课 题

汽车启动机的结构和工作原理

教 学

对 象

汽修181班学生

教

学

目

标

1. 了解启动机类型

2. 掌握启动机的结构

3. 熟悉启动机的工作原理

重 点

难 点

1. 掌握启动机的结构

2. 掌握启动机工作原理

教 学

策 略

从实际入手，借助图片、课件、视频等展示直观的内容，理论联系实际，强化学生的第一印象

教 学

方 法

线上教学法、启发教学法、演示教学法

教 学

资 源

腾讯课堂、职教云网络平台、多媒体资源、实例教学

教

学

反

思

1.亮点：

（1）教学手段的创新：积极使用多媒体网络技术，引导学生在乐趣中学习；

（2）教学方法的改进：结合专业发展的需要来组织课堂，体现了“思中学、学中思”。

2.不足：

（1）学生理论知识比较薄弱，少数学生的学习积极性不高，今后需要加强理论知识与实践操作的结合，引导学生在乐趣中学习；

（2）缺乏实际动手操作环节，学生印象不深刻。

【课题导入】（5分钟）

汽车发动机由静止状态变为运转状态的过程称为起动，发动机的起动必须借助外力实现，起动机就是使发动机由静止变为运转的一个器件。

上节课学习了汽车启动系统的结构组成，包括蓄电池、点火开关和启动机三个部分。那么启动机有哪些类型？启动机的结构和工作原理是什么？

【讲授新课】（15分钟）

一、 启动机的类型

电磁控制启动机分类：直流串励式启动机、永磁式启动机、减速启动机

二、直流串励式启动机

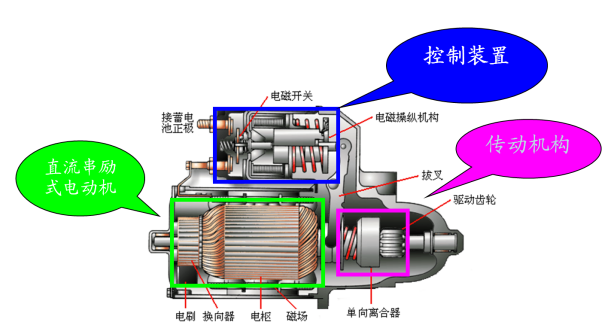

直流串励式启动机一般由直流串励式电动机、传动机构和控制装置三部分组成。

1.直流串励式电动机

直流串励式电动机主要由定子总成、转子总成、换向器、电刷、端盖等组成。

（1）定子总成

定子总成又称磁极，磁极的作用是产生转子转动时所需的磁场，主要由固定在机壳上的 4 个或 6 个磁极铁芯和缠绕在铁芯上的磁场绕组组成。

（2）转子总成

转子总成又称电枢，电枢的作用是产生电磁转矩。由电枢绕组、铁芯、换向器、电枢轴等组成。

（3）电刷

电刷的作用是将电流引入电枢绕组，电刷与换向器配合，用来连接磁场绕组和电枢绕组。

2.直流串励式电动机的工作原理

直流串励式电动机的基本工作原理是：通电导体在磁场中产生电磁力，使导体产生旋转运动，实现电能与机械能的转变。

3. 传动机构

启动机的传动机构包括单向离合器和拨叉两部分。离合器有传递扭矩启动发动机的作用，又有在启动后自动打滑脱离啮合保护启动机不致损坏的作用。拨叉的作用是使离合器做轴向移动。

4. 控制装置

启动机控制装置的作用是控制启动机驱动齿轮与发动机飞轮齿圈的啮合与分离，并控制启动机电路的接通与切断。

（1）电磁开关

电磁开关的作用是控制启动机主电路，同时操纵启动机的传动机构。电磁开关主要由吸引线圈、保持线圈、接触盘、固定铁芯、活动铁芯、回位弹簧、拨叉等构成。

（2）启动继电器

启动继电器的作用是保护点火开关，防止开关内的触点过早烧蚀。

【课堂活动】（8分钟）

1.观看视频动画1，了解串励式电动机的工作原理

提问：描述串励式电动机的结构组成

2.观看视频动画2，了解启动机内部结构和工作原理

提问：描述启动机的工作步骤

【课程总结】（1分钟）

1.启动机的类型

直流串励式启动机、永磁式启动机、减速启动机

2.直流串励式启动机

直流串励式启动机一般由直流串励式电动机、传动机构和控制装置三部分组成

直流串励式电动机：定子总成、转子总成、换向器、电刷、端盖

传动机构：单向离合器、拨叉

控制装置：电磁开关、启动继电器

【布置作业】（1分钟）

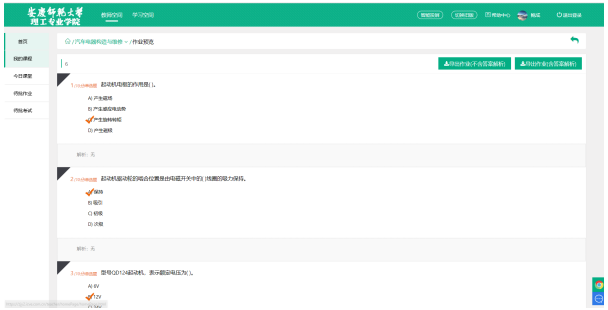

完成职教云平台的作业
