课 题

设置AutoCAD标注样式

教 学

对 象

高专机械191

教

学

目

标

知识目标

1．掌握“标注样式”中各参数的设置

2．掌握圆心标记、折断、弧长、折弯等绘图命令

技能目标

1．学会创建符合机械制图标准规定的标注样式

重 点

难 点

重点：标注样式中各个参数的设置

难点：标注样式中各个参数含义的理解与应用

教 学

策 略

教师先通过问题导入本次课程的学习任务—设置“标注样式”，再借助于腾讯课堂分享屏幕，详细讲解AutoCAD“标注样式”各项内容的参数设置，在讲授参数内容的过程中提出问题，并利用腾讯课堂讨论区让学生回答，检验学生课前准备的效果。最后，在课堂小结中，鼓励学生勇敢的去探索和实践，以及借鉴优质的教学资源加强对尺寸标注样式内容的理解；布置课后练习，让学生自主练习，巩固所学知识。

教 学

资 源

计算机（预装 AutoCAD2012 软件）、PPT课件、SPOC课程《计算机绘图》

教

学

反

思

教 学 过 程

备 注

一、新课导入（5分钟）

提出问题：

以前我们在手工绘图中标注尺寸，必须时时注意遵循机械制图的标注规定，现在使用AutoCAD软件标注尺寸时，是不是就不需要关注这些规定，直接用软件标注出来的尺寸就合乎标准呢？

解答问题并引入本次课程的任务：设置AutoCAD标注样式。

二、知识点讲解（30分钟）

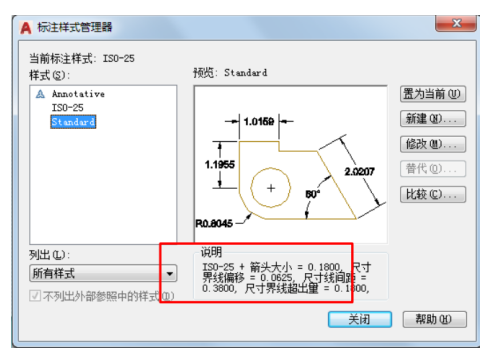

1、打开“标注样式管理器”

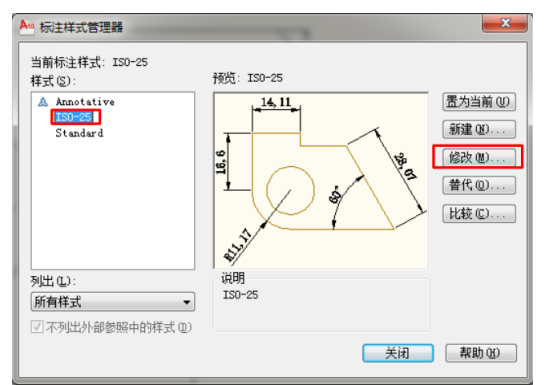

点击“格式/标注样式”（或者直接点击“标注样式”快捷图标），打开标注样式管理器对话框。

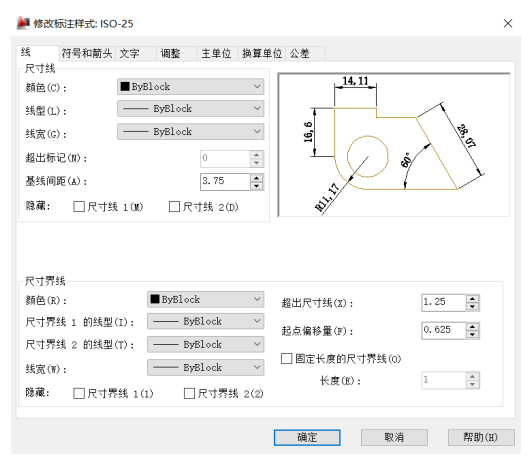

2、“线”选项卡相关参数设置

1）选择“ISO-25”标注样式，并单击“修改”。

2）单击“线”选项卡，详细讲解“线”选项卡下各参数的作用。

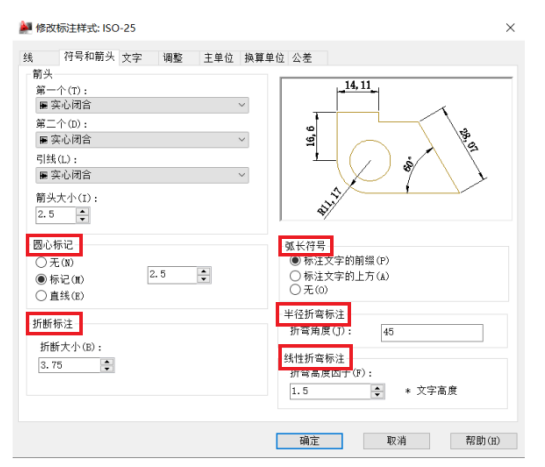

3、“符号与箭头”选项卡相关参数设置

单击“符号与箭头”选项卡，详细讲解“符号与箭头”选项卡下各参数的作用。

在讲解“圆心标记、折断标注、弧长符号、半径折弯标注、线性折弯标注”参数设置的同时，分别讲解“圆心标记、折断标注、弧长标注、折弯、线性折弯”标注命令，让学生理解各参数的含义。

4、“文字”选项卡相关参数设置

单击“文字”选项卡，详细讲解“文字”选项卡下各参数的作用。

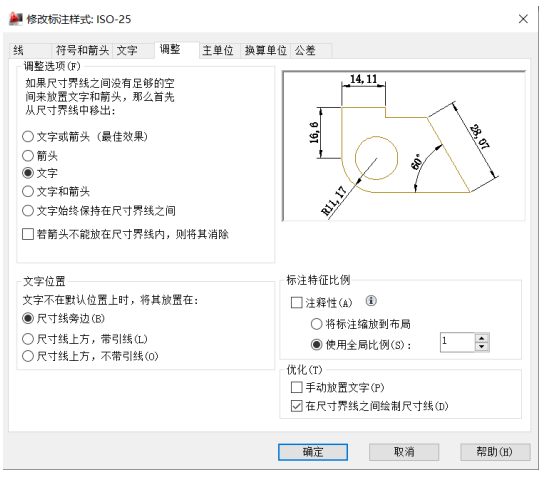

5、“调整”选项卡相关参数设置

单击“调整”选项卡，详细讲解“调整”选项卡下各参数的作用。

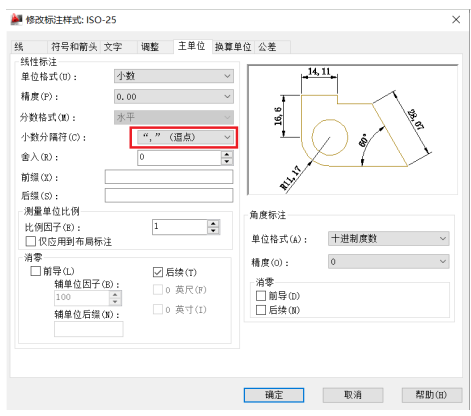

6、“主单位”选项卡个别参数设置

单击“主单位”选项卡，讲解“主单位”选项卡下个别常用参数的作用。

7、“换算单位”与“公差”选项卡下各参数使用默认设置，不需更改。

三、课堂小结（5分钟）

1、本次课程的主要内容是设置AutoCAD标注样式，目的是使标注样式符合机械制图国家标准的规定。难点是对各个参数含义的理解，只有结合之前学过的制图标准规定，不断的尝试与练习，才能熟练掌握标注样式中各个参数的设置。

2、标注样式设置过程很繁琐，如果每次绘图之前都要进行标注样式设置，那么绘图的效率会大大降低，有没有什么方法能将设置标注样式的过程固定下来，在下次绘图之前直接调用？

（提示：大家可以登录中国大学慕课，在“计算机绘图”慕课中去寻找答案）

四、课后练习（5分钟）（作业通过班级“QQ群作业”发布批改）

1、按照课堂学习内容对AutoCAD标注样式进行设置。

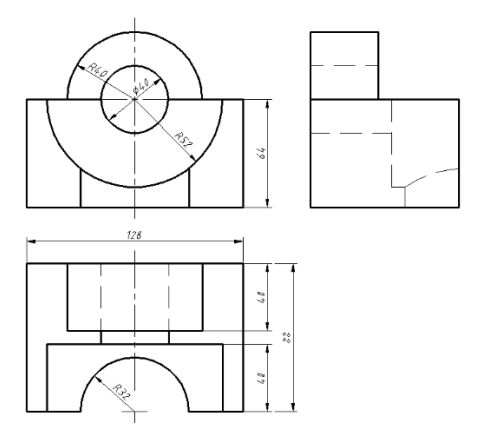

2、按尺寸绘图并标注。

在此强调CAD软件只是一种绘图工具，软件绘图的根本还是机械制图的理论知识，所以我们在利用CAD软件标注尺寸之前，必须对标注样式进行设置。

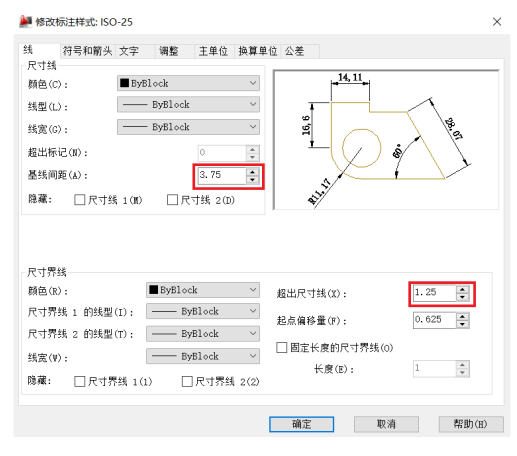

在讲解“基线间距”参数设置时，先解释“基线间距”参数的含义，再提出问题“机械制图标准对于相互平行的两尺寸线间距有何规定？”请学生在讨论区回答

在讲解“超出尺寸线”参数设置时，先解释“超出尺寸线”参数的含义，再提出问题“机械制图标准规定尺寸界线应当超出尺寸线多少距离？”请学生在讨论区回答

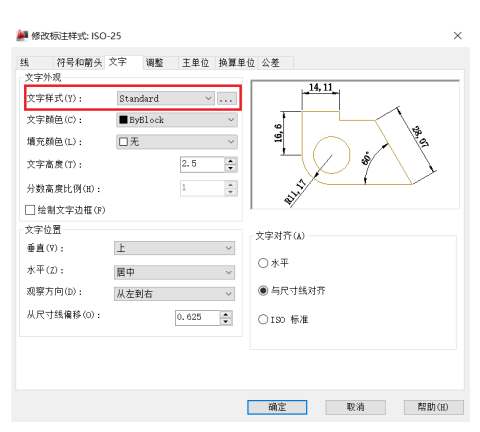

如果文字样式下拉菜单中没有“数字和字母”文字样式，在此需要新建“数字和字母”文字样式，这在之前的课程中已经学习过，在本次课程中可以和学生一起回忆巩固。

鼓励学生学习和借鉴优质的教学资源，自己去尝试设置“主单位”选项卡下各参数，并体会参数的作用。
